Помогите опознать пульт

Здравствуйте!

Перестал работать пульт, на платах питание есть, но управления светильниками нет.

Пульт на 64 канала, но имеет 128 регуляторов на обычных движковых резисторах, рядом с каждым регулятор переключатель но два положения - А и В. На центральной панели для каждого из положений А и В по четыре кнопки выбора программы, с 1 по 4.

Внутри 4-е платы, на каждой по  восемь микросхемами КР140УД20Б (двухканальный ОУ),  к центральной панели снизу закреплены 8 реле переменного тока на 220В и плата с тремя  КР140УД20Б, два из которых управляют 4-мя составными транзисторами на  КТ315Г + КТ815В.

Выходы пульта управляют регуляторами РТ-5-220.

Судя по маркировке на микросхемах, пульт сделан где-то в 92-94 годах.

Помогите опознать пульт, иначе сезон в нашем провинциальном театре будет сорван :frowning:

Может у кого-нибудь есть от него документация?




Общий вид.jpg

Здравствуйте. Похож на СУТО.







Это не СУТО. По принципу работы похоже, но не то. Суто - это электро-механическая система с индукционными регуляторами и переключателями. Активных элементов там нет. А на эту систему документацию вряд ли найдешь. Вариант только - самому срисовывать схему. Если там нет микроконтроллеров, памяти и прочих “умных” деталей то особых сложностей в ремонте не должно быть.

Если есть возможность, сделайте фото плат с обеих сторон. Электронщики может что подскажут.

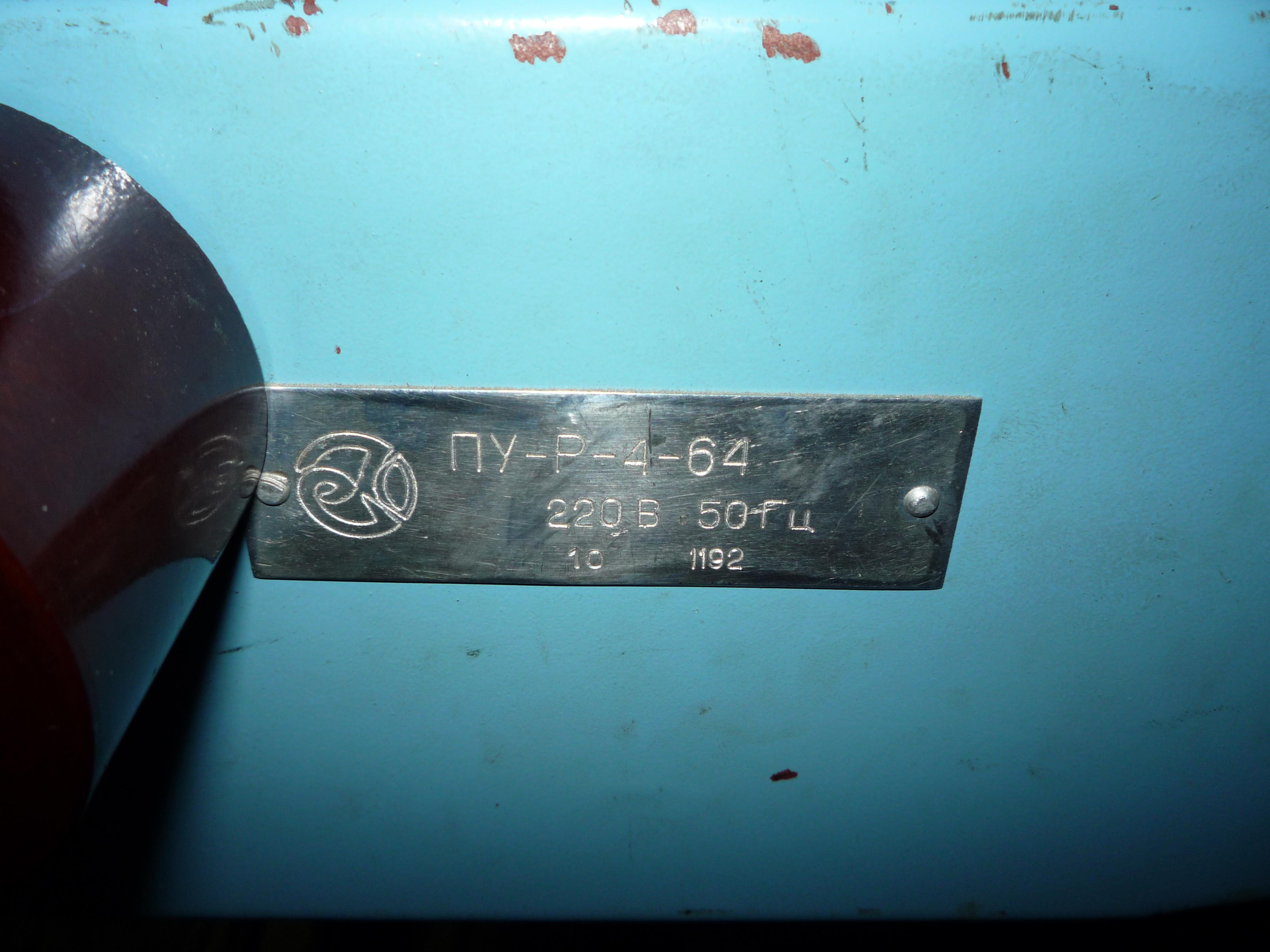

На единственно странице, оставшейся от документации, написано ПУ-Р-4-64

Как пульт запитан? Используется ли утроитель частоты? Если да - проверить работоспособность. Все внутренности тщательно сфотографировать, платы с 2-ух сторон. Электрическую схему на него вряд-ли найдете, так что придется самостоятельно разбираться. У меня есть схема на ПУ-4И-60, принцип работы у них должен быть одинаков, так что хотя-бы блок схема получится.

Пульт питается от 220В, внутри стоит понижающий трансформатор и два диодных моста +  один диод. Утроителя нет.  Все узлы построены на КР140УД20Б.

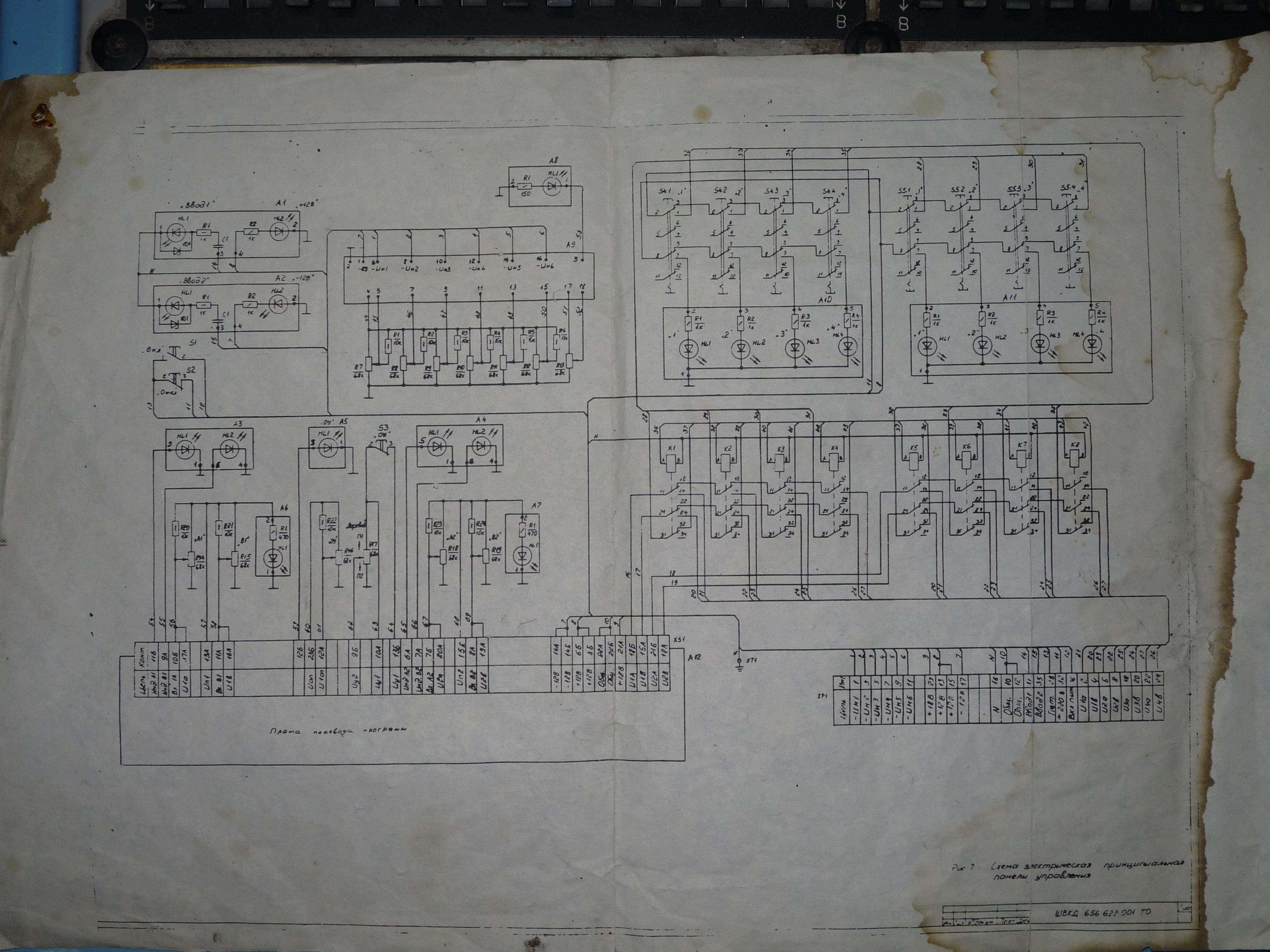

Если ещё кого-то интересует информация по данному пульту, выкладываю фото пульта и схем к нему.

На панелях: Резисторы СП3-23а 68 кОм А0,25 (диаграмма А), переключатели ПТ 17-1.

В схему внесены небольшие изменения для адаптации к конкретному оборудованию (карандаш). Так-же карандашом дорисованы ошибки схемы.)) Будьте готовы к ошибкам на печатной плате перевода программ - отсутствуют две перемычки. Делать одну проводом, другая легко запаивается.

Основные болезни: Постоянно горят микросхемы и транзисторы на плате перевода программ. Сносились резисторы вплоть до заклинивания (лечится промывкой и шприцеванием смазкой). Переключатели подпрограмм открытого типа - окисление контактов, пыль… и не дай бог вам что то туда пролить!!! Я пиво пролил… теперь пузырь со спиртом всегда рядом! Для промывки.)))P1010989.thumb.JPG.1fe4285f87dcb984788c1aeb2e486322.JPGP1010987.thumb.JPG.8dc6d15a630a3e48f73668b1a7eef291.JPGP1010993.thumb.JPG.b3433e2dba19438799b93e218cf67e8f.JPGПлата питанияПлата перевода программПлата независимых каналовПлата сумматоровБлок-схемаМонтажная схема
